パワープローブPower-Probe

EXTREME-40

パワーモード(1)
必要パルス幅(1)100, 200, 500ms
最大平均パワー40 kW (a)
最小計測可能パワー500 W (b)
パワー分解能10 W
ノイズ等価パワー (NEP)(1)10 W (c)
応答時間4 - 10 秒
パワー較正不確実性 (1)± 5 %
パワー直線性 (2)± 2 %
再現性± 1 %
アブソーバー仕様
口径35 mm
タイプC
アブソーバースペクトル域1050 - 1090 nm
較正スペクトル域1070 nm
最大パワー密度 (3) 15 kW/cm? @20 kW (d)
12 kW/cm? @40 kW (e)
最大エネルギー密度 (1,3)3000 J/cm?
一般的特性
冷却方法自然対流
重量2.55 kg

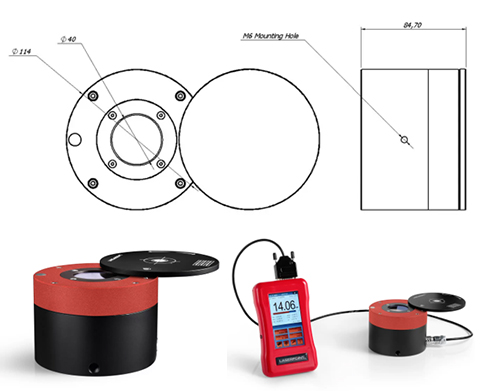

寸法φ111 mm x 85 mm
ケーブル長5 m - DB15
備考
(1) レーザーパルスの持続時間は高精度に制御する必要があります。持続時間が短くても長くても、測定の不確かさに直接影響します。推奨レーザー立ち上がり時間は200?s未満です。
(2) 検出器は中央照射され、有効領域の50％が照射されます。
(3) 損傷閾値は出力レベルにも依存します。
(a) パルス幅 100 ms (20 kW で 200 ms)、(8 kW で 500 ms)
(b) パルス幅 500 ms (1 kW で 200 ms)、(2 kW で 500 ms)
(c) パルス幅 500 ms (25 W で 200 ms)、(50 W で 500 ms)
(d) パルス幅 200 ms
(e) パルス幅 100 ms
